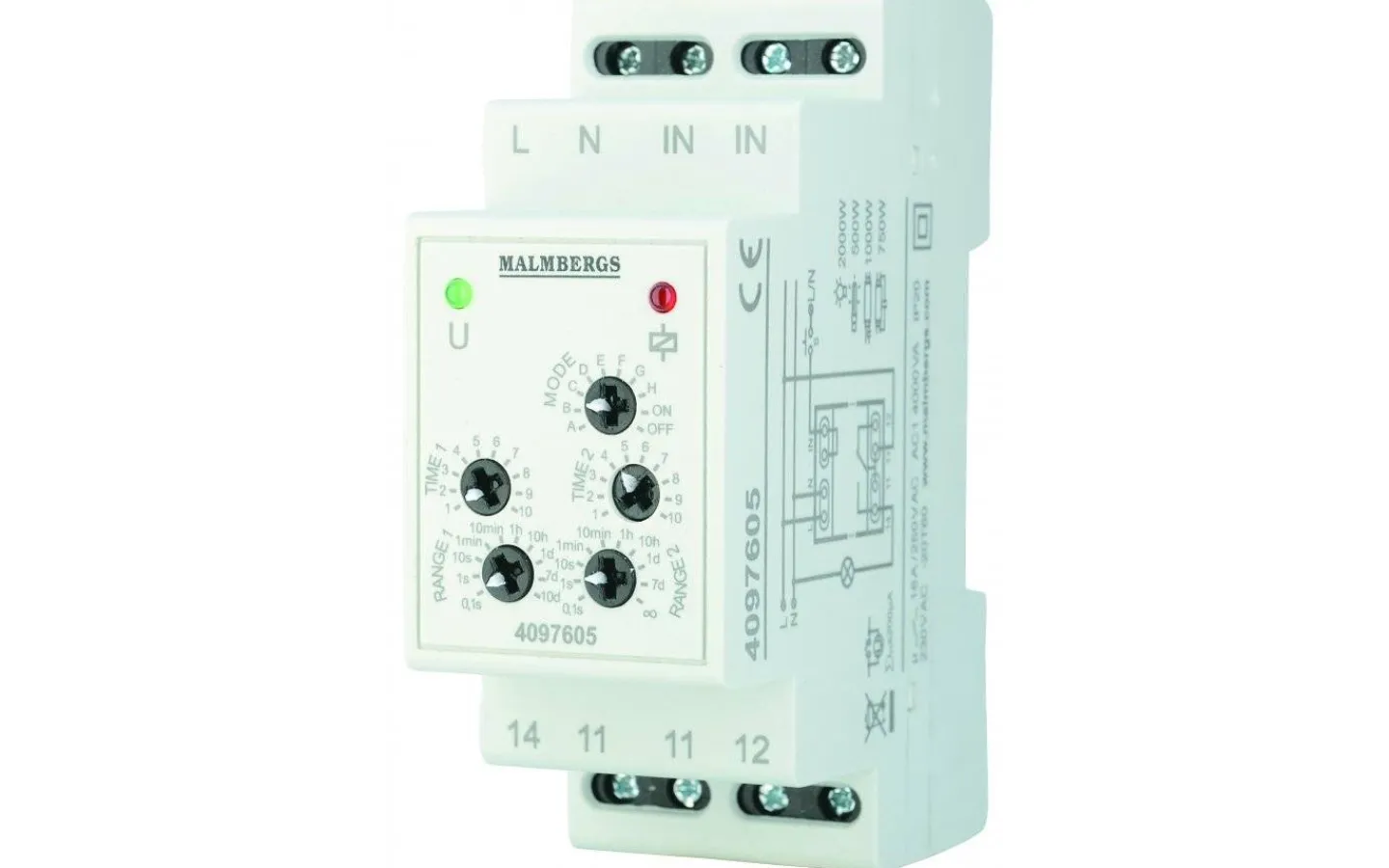

Malmbergs Multifunktionsrelä, 230V* Reläer

Relä med separata tidsinställningar för tillslag, fördröjning och pulslängder. Inställningar görs enkelt via vred på framsidan. Brett inställningsområde från 0,1s till 100 dagar med hög tidsnoggrannhet och funktion för permanent på eller av. LED-dioder för indikering av läge och
matningsspänning. Potentialfria kontakter. Halogenfri.

Tidsnoggrannhet: 0,2%

• Specifikationer

Mekanisk livslängd

1 000 000 ggr

Elektrisk livslängd

100 000 ggr

Temperaturområde

-20 till +60°C

Märkspänning

230V

Anslutningsarea

0,2-2,5 mm²

Antal moduler

2

Egenförbrukning

35mA

Brytförmåga

16A (4000VA), 250V AC1

Kontaktfunktion

1 växlande

Max. effekt

Glödljus/halogen: 2000W, AC5b
Kompaktlysrör: 500W, AC5a
Lysrör, okompenserad: 1000W, AC5a
Lysrör, elektronisk ballast: 750W, AC5a. Max 3 st drivdon.
LED-drivdon: 500W, AC5a. Max 3 st drivdon.

Manöverspänning

230V AC, 50/60Hz

Tidsområde

Tidsområde t1 Tidsområde t2
0,1-1 s 0,1-1 s
1-10 s 1-10 s
10-100 s 10-100 s
1-10 min. 1-10 min.
10-100 min. 10-100 min.
1h-10 h 1h-10 h
10-100 h 10-100 h
1 – 10 d

Funktion

Funktioner:
Styrning via matningsspänning
A) Tillslagsfördröjd (t1) med ställbar pulslängd (t2)
B) Frånslagsfördröjd (t1) med ställbar frånpulslängd (t2)
C) Ställbar cyklisk puls (t2) med start i frånslaget läge (t1) (blinkrelä)
D) Ställbar cyklisk puls (
