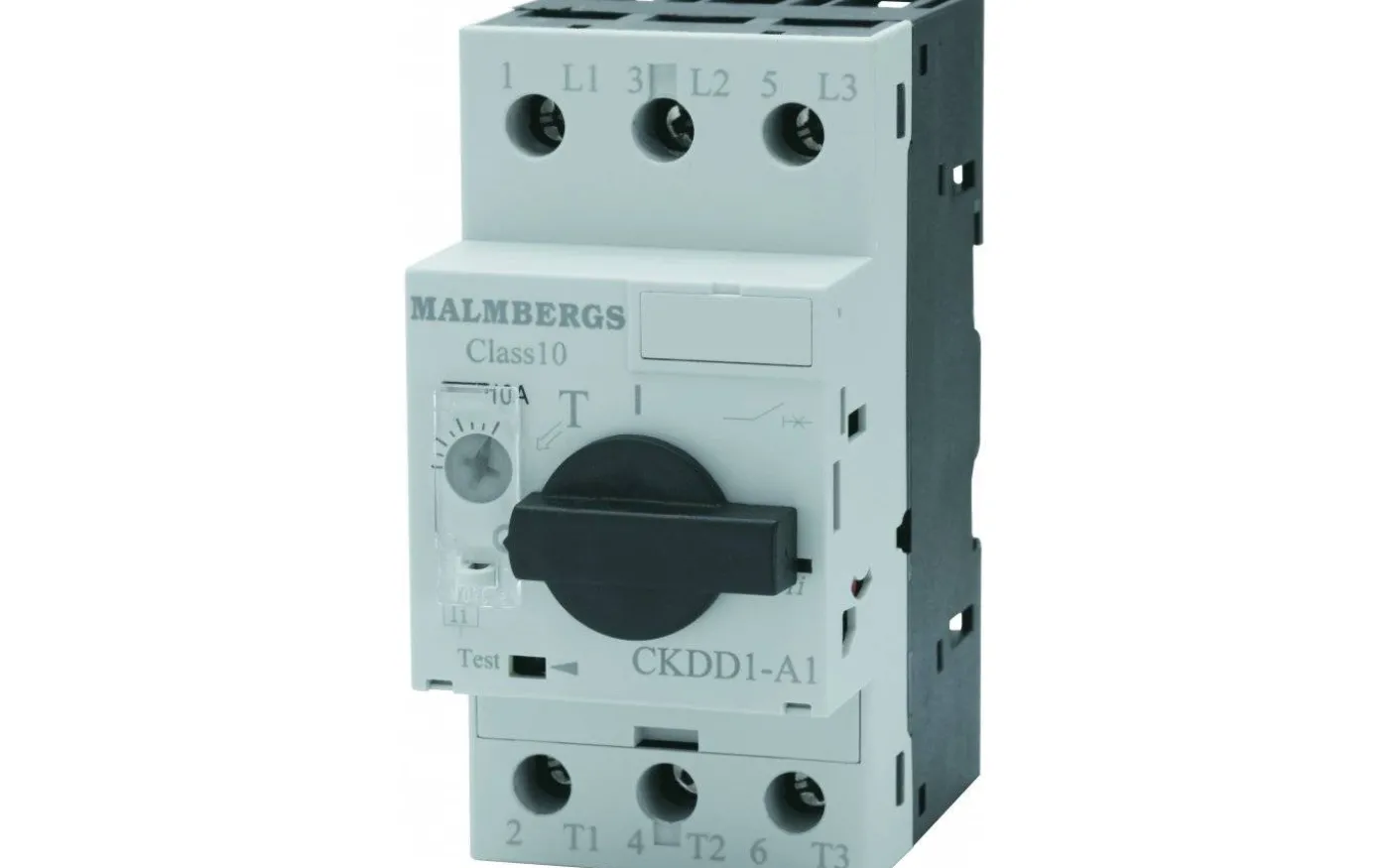

Motorskyddsbrytare 2,5-4,0A

Motorskyddsbrytare med kortslutningsskydd för enkelt, kompakt och billigt skydd av både motorer och huvudkretsen i motorinstallationer. Säkringsfritt skydd. Brytförmåga (Ics) upp till 100kA vid kortslutning. För tre- och enfaslaster. Skydd mot överbelastning, fasbrott och kortslutning. Temperaturkompenserade. Underspännings- och shuntutlösare monteras på vänster sida. Hjälp- och signalkontakter monteras på höger sida och/eller på topp. Vid montering i normkapslingar så ska sidomonterade tillbehör användas. För montering på DIN-skena eller i kapsling 3110234.

Märkspänning, Ue: 690V AC
Utlösningsklass: 10
Magnetisk utlösning: 13 x Ie
Omkopplarlägen: På/Av/Utlöst (Trip)

• Specifikationer

Isolationsmärkspänning Ui

690V

Stötspänningshållfasthet, Uimp

8kV

Kortslutningsströmsinställning

52 Ii

Magnetisk utlösning

13 x Ie

Omkopplarlägen

På/Av/Utlöst (Trip)

Utlösningsklass

10

Märkspänning

Ue: 690V AC

Märkström

4,0A Ie

Brytförmåga

Brytförmåga I cs vid 400V, 100kA

Inställningsområde

2,50-4,00A

Frekvens

50/60Hz
